a2730267 --- 2022-04-22 14:20:55
1

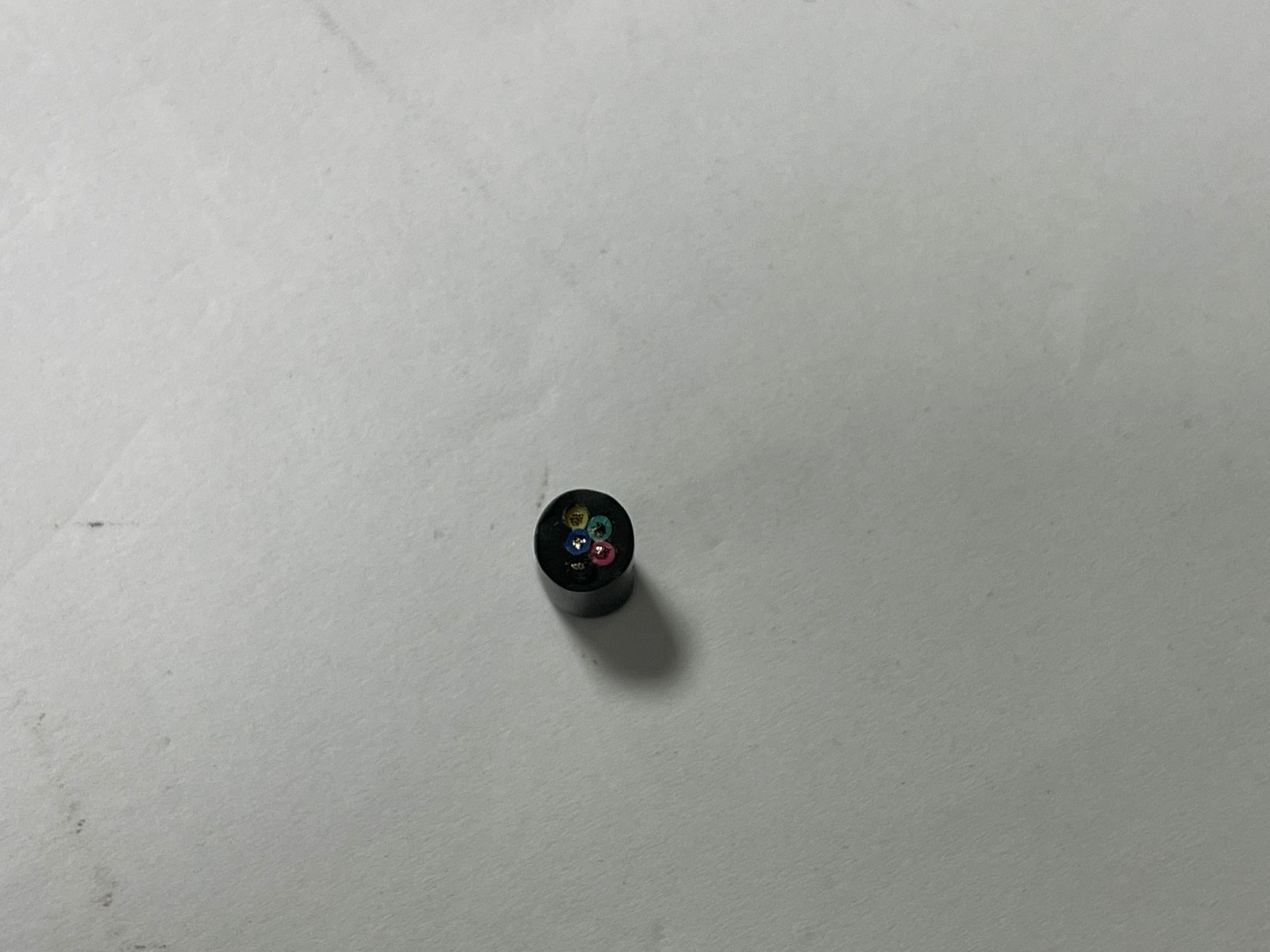

芯線徑1.3mm，成纜絞距70mm. 內模用3.75 過粉 芯線始終調不到星型裝。 請大師指教！
330638127 --- 2022-04-22 14:27:47
2
內模大了，3.5就夠了
zpfei1024 --- 2022-04-22 15:31:37
3
只有加填充了，一般都是加棉線或無紡布填充，也有的公司用清機頭廢PE或PVC料二次利用，做成圓柱形填充條，絞合的時候放到中間
游客 --- 2022-04-22 15:50:12
4
1.理論上內模要大于3.51mm，
2.中間空隙0.543需進行填充（棉紙等）才能做圓。
w28455428u --- 2022-04-22 15:51:42
5
居然以游客的身份填了，還不能刪除。
1.理論上內模要大于3.51mm，
2.中間空隙0.543需進行填充（棉紙等）才能做圓。
秦波 --- 2022-04-22 19:35:13
6
如果不允許加填充建議成纜絞距改為50mm-60mm試一下，成纜模具3.4-3.5mm，孔長20-30mm（不損傷芯線的情況下成纜模具盡量小一點）,5條芯線張力穩定一致（放線張力盡量大一點），成纜收線排線要整齊。在成纜時就要想辦法絞圓整，護套押出時放線張力盡可能大（過粉前加一個3.5 mm定徑模）。---以上希望對你有所幫助
雨楓 --- 2022-04-23 08:30:45
7
做擠壓式的話，你這成纜節距大了，非常容易偏芯
Ericzll --- 2022-04-23 08:56:08
8
線材進押出模具口時加一個過線模，皮層這么后做個半擠壓也不會影響外觀
YX0254131 --- 2022-04-23 09:19:08
9
再加一根，做6根，對稱不就成星星形狀了
a2730267 --- 2022-04-23 10:23:08
10
感謝各位大師支招。芯線中間不加填充，也不加包帶。絞線模是用3.5的，押出用3.75的套管模。
游客 --- 2022-04-23 14:49:47
11
這種五芯、六芯線，很難絞合圓整的，五芯線容易成梯形。建議加PVC條或者棉紗，如果是標準線材，在不加填充的情況下為符合標準建議放大護套厚度以防止違標。
游客 --- 2022-04-23 14:50:25
12
最好是加填充和包帶
游客 --- 2022-04-23 15:26:50
13
游客 --- 2022-04-23 15:45:28
14
金幣
YZBC888 --- 2022-04-23 17:48:07
15
絞線時中間加一根填充芯線。
匿名 --- 2022-04-24 14:09:31
16
這個問題我們遇到過，還被客戶以不符合規格書要求和增加他們裁線成本罰過款。
可以明確的是，5芯線，在不加填充的要求下，不論怎么調整工藝，做出來都是芯線排列兩行，護套厚度偏差大。現在裁線的都是機器裁線，線束廠就會出現有的線沒辦法脫皮，必須要人工返工處理的情況。但是如果加填充加包帶，線束廠也是需要增加處理填充和包帶的工序，他們更不愿意。所以到頭來，這個問題又會回到要求電線生產企業來解決的老路子上。
moveitgogo --- 2022-04-25 08:33:55
17
5芯線的話，中間得加填充。否則節距得放很小，成纜內模得放小。
YJPEPE --- 2022-04-26 10:44:01
18
五芯中間不填充要做圓，不現實，那位牛人能做圓
HONEY168WW --- 2022-04-27 09:12:46
19
你的絞距大了，按照UL758標準規定，5芯及以上的絞距最大為最大絞合徑的15倍，所以建議絞距改為48左右,另外在押出時，實際測量下每根芯線線徑，然后評估在集合絞線進入押出內模模具前用一個稍大點的模具給固定定型一下后再穿過成型內模，押出壓力不能過大，選用半管稍緊的模具
HBZJY --- 2022-04-27 14:34:47
20
絞合節距大了
Miko --- 2022-05-07 11:12:13
21
不加填充你最好別試，會包的很緊，剝線不好剝
Xiaoc123 --- 2022-05-25 08:36:18
22
liuhang222 --- 2022-05-26 17:46:14
23
5芯線不放填充的話，個人覺得都有點違背基本設計原理了吧。
如果強行的弄的話，外護套得分兩次押出。其實相當于加了層包帶�？刂坪穸葹�0.3mm左右。
然后絞距的調小不能讓其松散才行。
我是沒試過，只是理論上。
填充如果不用棉線用其他材質的話，成本會增加很多。
5芯的同心圓計算的話，是2.7倍的單線直徑。所以樓上都建議用3.51， 3.50的內模。
樓主用大于3.5的內模，估計也是考慮厚點包外皮，使其盡量圓整。
但是這種設計的話，如果原理其實也和兩次押出一樣。
建議樓主試試看兩次押出，看看效果怎么樣。
