電線電纜網(wǎng) > 擠塑 擠橡 發(fā)泡 > TPU押出外觀不良（完整版）
TPU押出外觀不良 - 無圖版
sunguiming --- 2019-09-11 16:29:10
1
巴斯夫TPU，牌號1185A，擠出溫度如上圖，擠出后外觀看起來有點(diǎn)毛糙，而且還有料的熔接痕,是不是上面的溫度太低了造成的？
anhuiqfqf --- 2019-09-11 17:02:43
2
調(diào)一下試試
游客 --- 2019-09-11 17:37:19
3
只要你使用的是TPU專用螺桿，溫度正常，此問題未解決，就是料本身的問題
minilu --- 2019-09-11 21:01:56
4
擠出后的 上傳個(gè)圖看看 才好判斷
Ericzll --- 2019-09-12 07:58:39
5
先確定下是不是按照供應(yīng)商推薦的擠出溫度調(diào)的？溫度往上限調(diào)下，試試看。還有來個(gè)擠出后圖
moveitgogo --- 2019-09-12 08:28:28
6
這料就這德性！
游客 --- 2019-09-12 10:45:28
7
贊成6樓，1185A貌似就是毛糙的外觀
jintaolq --- 2019-09-12 10:55:02
8
換亨斯邁的料 溫度沒問題 比我們的溫度還偏高一點(diǎn)點(diǎn)
TPU 很多料都是擠出外觀不是很好
要么就一家一家料試
dejialin --- 2019-09-12 11:17:34
9
幾零機(jī)，怎么這么多段的溫控
lls1112 --- 2019-09-12 11:49:10
10
巴斯夫的TPU本來就對加工工藝要求比較高, 要先局料去水份, 溫度之前我們也做過大概在150~185都可以的, 感覺你的溫度有點(diǎn)偏高, 漏網(wǎng)3張120目, 壓出外觀還可以.
要好壓的TPU就選亨斯邁的, 溫度高點(diǎn)低點(diǎn)都沒事, 很好壓出, 外觀也比較光滑, 就是阻燃性能這塊沒有巴斯夫的TPU好.
sunguiming --- 2019-09-12 11:49:28
11
moveitgogo:這料就這德性！
多謝
lls1112 --- 2019-09-12 11:56:21
12
給你規(guī)格書參考下
sunguiming --- 2019-09-12 12:17:02
13
lls1112:巴斯夫的TPU本來就對加工工藝要求比較高, 要先局料去水份, 溫度之前我們也做過大概在150~185都可以的, 感覺你的溫度有點(diǎn)偏高, 漏網(wǎng)3張120目, 壓出外觀還可以.
要好壓的TPU就選亨斯邁的, 溫度高點(diǎn)低點(diǎn)都沒事, 很好壓出, 外觀也比較光滑, 就是阻燃性能這塊沒有巴斯夫的TPU好.

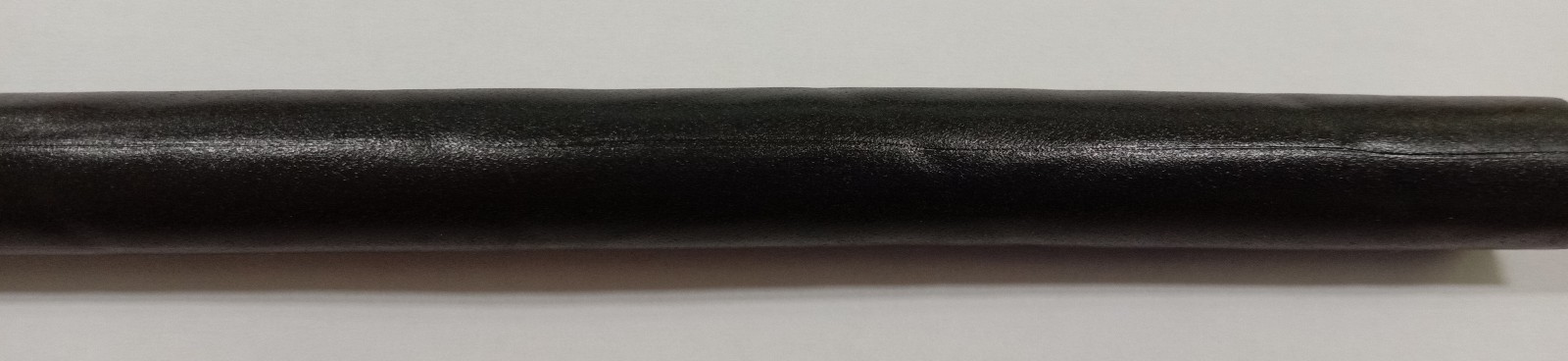

多謝大神指點(diǎn)，之前做的時(shí)候不知道是溫度太高還是烘料環(huán)節(jié)有問題，擠出后有氣孔；后來，111℃烘3小時(shí)，按圖上溫度擠出沒氣孔就是外觀看起來有點(diǎn)差
wwq0187 --- 2019-09-12 12:49:22
14
學(xué)習(xí)了，
jintaolq --- 2019-09-12 17:27:16
15
你要注意 這個(gè)圖上看 好像是有明顯的合膠縫 若是使用這個(gè)款料的話 首先不是外觀問題 這個(gè)合膠縫會(huì)直接影響到護(hù)套性能 或者說質(zhì)量
從合膠縫處用刀片切開 然后撕護(hù)套 能順著合膠縫一直撕下去
有這個(gè)問題 應(yīng)該是溫度低 和分流器結(jié)構(gòu)的問題
解決了 這個(gè)問題 再去改善外觀
即使換了材料 也需要注意這個(gè)問題 等到客戶反饋就麻煩了
從合膠縫處用刀片切開 然后撕護(hù)套 能順著合膠縫一直撕下去
有這個(gè)問題 應(yīng)該是溫度低 和分流器結(jié)構(gòu)的問題
解決了 這個(gè)問題 再去改善外觀
即使換了材料 也需要注意這個(gè)問題 等到客戶反饋就麻煩了
yvhkdv --- 2019-09-12 17:38:39
16
學(xué)習(xí)了
345061378 --- 2019-09-14 15:10:00
17
PU膠料對溫度比較敏感
1.膠料有無提前干燥,干燥溫度100℃ 4~6h
2.膠料調(diào)試溫度是否過高或過低,我看圖片 感覺溫度有點(diǎn)高了
3.螺桿使用的是什么形式螺桿
此項(xiàng)建議拆機(jī)看看膠料是否由在模具內(nèi)燒焦,PU膠料對溫度敏感很容易在擠出階段造成燒焦
RQ666 --- 2019-09-15 10:35:43
18
首先確定是不是TPU專用螺桿，第二：料有沒有烘透，最好是從烘箱里拿出來立馬放到料斗里哄起來，不要放在桶里兩個(gè)小時(shí)吸不完，再有就根據(jù)你磨口析料的狀態(tài)判斷溫度是否適合
游客 --- 2019-09-17 09:03:26
19
押出螺桿壓縮比與長徑比是否適用這支料? 機(jī)頭與模具流道與角度是否適用?
13650321113 --- 2019-11-29 09:03:25
20
我們生產(chǎn)的這個(gè)1185A的型號用的是PVC螺干，溫度200左右，沒有烤，直接加色母開的杠杠的，這個(gè)料本身就磨砂面的，但圖片這種是麻不是磨砂，料是正宗進(jìn)口的嗎
chiuyan --- 2020-02-11 14:24:30
21
出現(xiàn)氣泡或顆粒
可能需要檢查原料有沒有烘乾
另外溫度應(yīng)該可以調(diào)升一兩度試試看
我的淺見
changbq --- 2020-02-18 23:15:20
22
合縫是壓力小所致，適當(dāng)增加料在機(jī)頭段的壓力來解決，機(jī)筒溫度也降低一些來改善外觀，溫度過高會(huì)有小氣孔！
