[程序軟件] 【凱博勵】電纜裝盤量計算及導出工具
P:2025-10-08 10:07:42
1

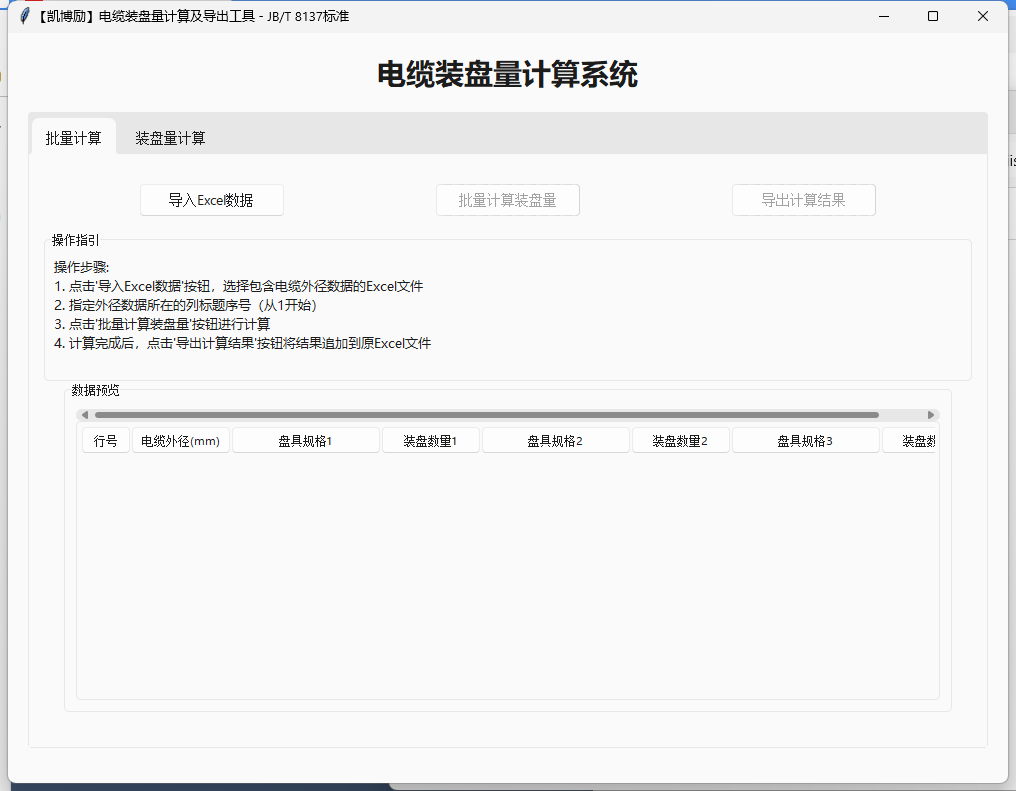

【凱博勵】電纜裝盤量計算及導出工具 使用說明文檔 工具簡介 【凱博勵】電纜裝盤量計算及導出工具是一款基于標準開發的專業軟件，用于快速、準確地計算各種規格電纜的裝盤量， 幫助用戶合理選擇電纜盤具，提高電纜包裝和運輸效率。 主要功能特點： 嚴格遵循標準計算電纜裝盤量 支持單條電纜計算和批量數據處理 內置種標準電纜盤規格參數 自動匹配滿足彎曲倍數要求的最佳盤具 計算結果可直接導出至文件 提供直觀的圖形用戶界面和操作指引 系統要求 操作系統：內存：至少硬盤空間：至少可用空間 分辨率：推薦及以上 安裝說明 本工具為綠色免安裝版本，直接運行【凱博勵】電纜裝盤量計算及導出工具即可使用。 操作界面說明 工具界面采用標簽頁設計，包含兩個主要功能區： 批量計算：用于導入數據并批量計算多條電纜的裝盤量 裝盤量計算：用于單條電纜的裝盤量計算 批量計算界面： 操作指引：顯示詳細的操作步驟說明 功能按鈕：導入數據、批量計算裝盤量、導出計算結果 數據預覽區：顯示導入數據和計算結果的預覽信息 進度條：顯示批量計算的進度狀態 裝盤量計算界面： 計算參數輸入?yún)^(qū)：輸入成品外徑、彎曲倍數、總數量、分盤數量 結果顯示區：顯示匹配的盤具規格及裝盤量信息 使用方法 批量計算功能 步驟：導入數據 點擊導入數據按鈕 在彈出的文件選擇對話框中，選擇包含電纜外徑數據的文件 輸入電纜外徑所在的列索引（從開始計數，默認為第列） 點擊確定后，系統將驗證數據并顯示導入成功提示 步驟：批量計算裝盤量 點擊批量計算裝盤量按鈕 系統將自動計算每條電纜的裝盤量 計算過程中，進度條將顯示當前處理進度 計算完成后，結果將顯示在數據預覽區 步驟：導出計算結果 計算完成后，導出計算結果按鈕將變?yōu)榭捎脿顟B(tài) 點擊該按鈕，系統將生成一個帶時間戳的新文件 計算結果將追加到原始數據的右側列 導出完成后，系統將顯示導出成功提示及文件保存路徑 單條計算功能 步驟：輸入計算參數 在成品外徑輸入框中輸入電纜的外徑尺寸 在彎曲倍數輸入框中輸入電纜的彎曲倍數要求（默認為） 可選：在總數量輸入框中輸入電纜的總長度 可選：在分盤數量輸入框中輸入希望分盤的數量 步驟：計算裝盤量 點擊計算裝盤量按鈕 系統將自動計算并顯示所有匹配的盤具規格 結果包括：盤具規格、側板直徑、筒體直徑、外寬、內寬、余量、裝盤量和所需盤數 步驟：查看結果 雙擊結果列表中的任意一行，可以將該規格的裝盤量自動填入分盤數量輸入框 根據實際需求選擇合適的盤具規格 技術說明 計算原理 本工具嚴格按照標準中的計算公式進行裝盤量計算： 卷繞層數電纜直徑，向下取整 每層卷繞數電纜直徑，向下取整 裝盤量電纜直徑，其中注：為側板直徑，為筒體直徑，為內寬，為余量 內置盤具規格 工具內置了從到的多種標準電纜盤規格，涵蓋了標準中的主要規格，并根據盤具大小自動調整余量參數： 小規格盤具：中規格盤具：大規格盤具：超大規格盤具：特大盤具：最大常規規格：巨型盤具：注意事項 導入的文件應包含有效的電纜外徑數值 確保輸入的電纜外徑、彎曲倍數等參數為有效數字 批量計算時，系統會自動跳過無效數據并標記 導出的結果文件將以新文件名保存，不會覆蓋原文件 對于特殊規格的電纜盤具，可通過修改源代碼中的盤具規格字典進行自定義 常見問題 導入時提示輸入錯誤或列索引錯誤請確認輸入的列索引是否在有效范圍內（從開始計數），并確保該列包含的是數值數據 計算結果中顯示無匹配規格這表示沒有滿足當前彎曲倍數要求的盤具規格，請嘗試減小彎曲倍數或選擇更大的盤具規格 導出結果時出現錯誤 請確保有足夠的硬盤空間和文件寫入權限，并且原文件沒有被其他程序占用 如何自定義盤具規格 可以修改源代碼中的字典，添加自定義的盤具規格參數，沒有開源，所以修改不了 版本信息 當前版本：更新日期：年 開發單位：凱博勵 版權聲明 本工具僅供內部使用，未經授權不得復制、修改或傳播。 凱博勵 保留所有權利。
