[計算機線] 計算機電纜外徑以及填充的驗證
P:2024-01-13 21:51:40
1
今日去車間驗證工藝的正確性 DJYJPVP 8*2*1.5,正常計算 屏蔽后外徑6.4*3.3*0.89=18.8，去機臺一看 用的16的壓模，出模具后外徑16.幾到 17.3 左右（用π尺量的話 是17）。正好 6.4*3.3*0.82 =17.3 ，是不是這個 2單元絞的分屏蔽的系數用 0.82更合適些？ 你們有沒有驗證過。

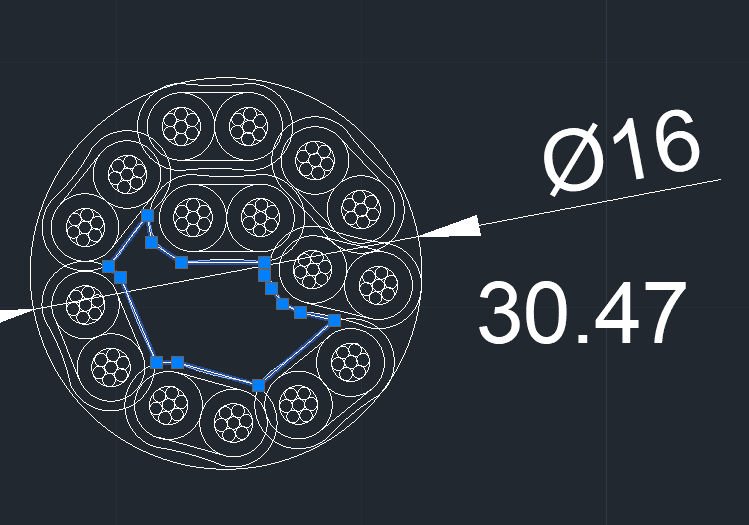

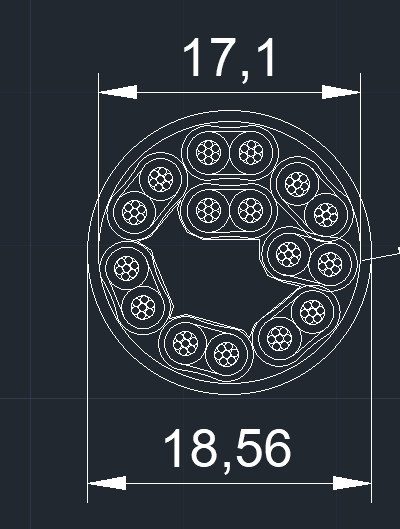

另外畫圖得 縫隙面積30.47，一根60的PP撕裂帶面積7MM2左右，計算得4.3根 ，實際也沒用這么多，用的2根。過牽引后不圓度為8%。你們是這么填充的么？可以得出數學模型 ：8對的電纜的縫隙公式2.76*2.76*3.99 =30.47 取系數 為3.99. 2.76為單線絕緣后直徑.大佬給我點評下。下圖是不同外徑的線芯分布。
