[打包記米] 線纜行業的老大難問題--計米器選型
P:2023-09-11 16:30:29
1
一直以來，準確計米是線纜行業的老大難問題。
線纜行業的各道工序都需要計米，各種類型的計米器也都出現在生產現場，有簡單的輪式計米器，也有履帶式計米器，更有先進的激光多普勒計米器。
輪式計米器相對簡單，而且也有各種改進的結構，可是計米輪與線纜之間容易打滑會影響其計米重復精度，不過其綜合成本較低，所以應用也比較廣。
先進的激光多普勒計米器是非接觸式計米器，其計米精度理論上可達到0.1‰，但是，它對被測物的表面要求比較高，而線纜表面各式各樣，對激光計米器的適應性就具有相當?shù)奶魬?zhàn)，而且激光計米器制造成本很高，因此也難以推廣應用。
履帶式計米器則介于前兩種計米器之間，其原理是皮帶牽引的反向工作，履帶（同步帶）是橡膠材質，能很好地解決線纜打滑問題，所以其計米精度特別是計米重復精度明顯優于輪式計米器，甚至可以接近激光計米器的水平，重點是它的制造成本卻遠遠低于激光計米器。
經過技術改進的履帶式計米器，可適應速度高達1000m/min以上，其計米精度≤1‰，其重復精度≤0.3‰~0.5‰！

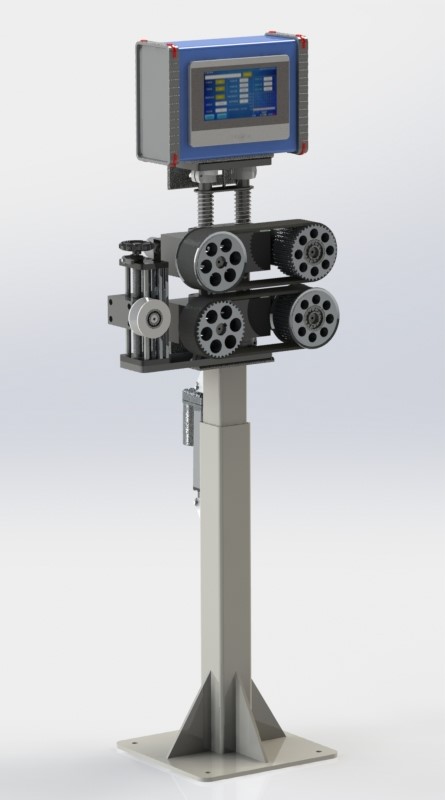

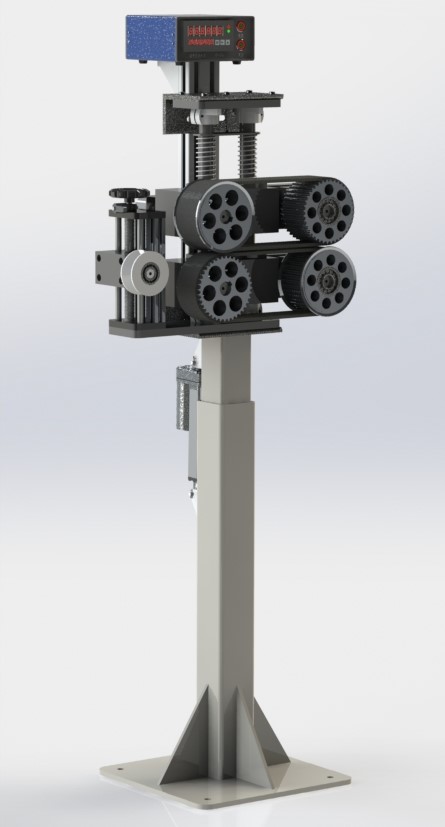

普通型 高速型
PIC - photonic integrated circuit光子集成電路 （0） 投訴
P:2023-09-12 11:25:02
7
游客:即使激光也是測不準的，因為測試時電線是處于拉伸狀態，伸長率在0.05%～0.2%之間，每萬米誤差在10米左右。
任何測量都是有誤差的，所以才有公差一說，對于木工師傅來說，米尺精度1mm就足夠了，機加工零件根據不同的裝配要求，加工精度有0.01mm甚至更高的精度要求，但對于電線電纜，尤其是在線計米不可能也沒必要做到類似機加工的精度等級。
履帶式計米器綜合阻力可以控制在0.5kgf~1.0kgf甚至更小，這個阻力對于一般的線纜來說根本不用考慮拉伸的，至于線纜設備形成的拉伸，可以選擇合適的測量點就可以避免，我個人感覺您對計米的要求過于苛刻，有點不切合實際了，哈哈！如果還要考慮拉伸的話，那電纜在敷設過程是不是也要考慮一下呢？
ultrasonic cleaning system - 超聲波清洗裝置<線桿用> （0） 投訴
P:2023-09-12 12:10:23
8
游客:mfshuaigong:即使激光也是測不準的，因為測試時電線是處于拉伸狀態，伸長率在0.05%～0.2%之間，每萬米誤差在10米左右。
任何測量都是有誤差的，所以才有公差一說，對于木工師傅來說，米尺精度1mm就足夠了，機加工零件根據不同的裝配要求，加工精度有0.01mm甚至更高的精度要求，但對于電線電纜，尤其是在線計米不可能也沒必要做到類似機加工的精度等級。
履帶式計米器綜合阻力可以控制在0.5kgf~1.0kgf甚至更小，這個阻力對于一般的線纜來說根本不用考慮拉伸的，至于線纜設備形成的拉伸，可以選擇合適的測量點就可以避免，我個人感覺您對計米的要求過于苛刻，有點不切合實際了，哈哈！如果還要考慮拉伸的話，那電纜在敷設過程是不是也要考慮一下呢？
國標中【交貨長度】要求誤差≤±0.5%也不是拍腦袋制定的，理論上測量誤差當然是越小越好，但是測量精度要求越高其成本也會隨之上升，所以考慮綜合成本，選擇合適的測量方法手段是非常必要的。
電線電纜制造過程的各道工序都需要一定量的頭尾“廢線”，所以，與其一味地追求計米的高精度，倒不如更多地關注培訓員工的技術水平和質量意識，以減少更多的這些“廢線”！
SL cable - SL電纜(一種鉛套電纜),分相鉛套電纜 （1） 投訴
P:2023-09-14 10:25:45
13
cgmw1111:沒用過，但是感覺上肯定要優于輪式計米。
履帶結構是皮帶包覆著線纜的，所以完全可以不用考慮【打滑】因素，其產生誤差的主要原因是【線速】轉化成【轉速】過程中，與編碼器聯結的【計米輪】直徑的波動，可以采�。�
編碼器聯結上皮帶的【計米輪】，皮帶機構本身重量恒定，包覆線纜時直徑波動也相對恒定，使用前通過校準即可；
選擇分辨率高的編碼器，通過高頻響應能力好的計數方式，避免丟失脈沖；
還可以采用檢測皮帶【線速度】方式，無需將【線速】轉化成【轉速】，進一步提高計米精度；
綜合來講，計米也是測量的手段之一，要根據實際情況加以選擇，不能盲目追求精度而不計成本。經過精心設計改進，履帶式計米器綜合阻力達到甚至小于0.5kgf~1.0kgf，完全可以忽略【打滑】現象，選用高分辨率編碼器以及高頻計數方式可以保證較高的精度，可以肯定的是性價比最高的計米手段，非常適合線纜制造過程選用。
