[標準討論] 標準解讀｜GB/T 12706.1新舊標準對比分析
P:2020-04-06 10:57:50
1
本文針對GB/T12706.1-2008《額定電壓1kV(Um=1.2kV)到35 kV(Um=40.5 kV)擠包絕緣電力電纜及附件 第1部分：額定電壓1kV(Um=1.2kV)和3 kV(Um=3.6kV)電纜》與GB/T12706.1《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第1部分：額定電壓1kV(Um=1.2 kV)和3 kV(Um=3.6 kV)電纜》（報批稿）進行對比，新標準以正式版為準。
1. 修改了內襯層材料的要求
1） 2008版規定：
7.1.2材料
用于內襯層和填充物的材料應適合電纜的運行溫度并和電纜絕緣材料相容。
2） 新版（報批稿）規定
7.2.2材料
用于內襯層和填充物的材料應適合電纜的運行溫度并與電纜絕緣材料相兼容。除縱向阻水型電纜外，內襯層和填充物應采用非吸濕材料。
表5 無鹵混合料的試驗方法和要求
序號 | 試 驗 項 目 | 單位 | 要求 |
1
2
3 3.1 3.2 | 酸氣含量試驗(GB/T 17650.1) 溴和氯含量(以HCl表示)，最大值 氟含量試驗(GB/T 7113.2) 氟含量，最大值 pH值和電導率試驗(GB/T 17650.2) pH值，最小值 電導率，最大值 |
%
%
μS/mm |
0.5
0.1
4.3 10 |

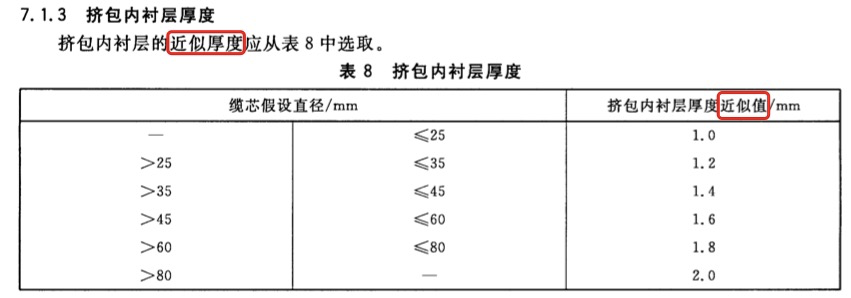

2. 修改了擠包內襯層的規定
1） 2008版規定
2） 新版（報批稿）規定
纜芯假設直徑 mm | 擠包內襯層標稱厚度 mm | |
— >25.0 >35.0 >45.0 >60.0 >80.0 | ≤25.0 ≤35.0 ≤45.0 ≤60.0 ≤80.0 — | 1.0 1.2 1.4 1.6 1.8 2.0 |
3. 修改了繞包內襯層的規定
1） 2008版規定
2） 新版（報批稿）規定
4. 增加了繞包內襯層和（或）包帶墊層厚度測量
1） 2008版規定
16.12繞包內襯層和（或）包帶墊層總厚度的測量
12.7雙金屬帶鎧裝
當采用金屬帶鎧裝和符合7.2規定的繞包內襯層時，內襯層應采用包帶墊層加強。如果鎧裝金屬帶厚度為0.2 mm，內襯層和附加包帶墊層的總厚度應按7.2的標稱值再加0.5 mm；如果鎧裝金屬帶厚度大于0.2 mm，內襯層和附加包帶墊層的總厚度應按7.2的標稱值再加0.8 mm。
繞包內襯層和附加包帶墊層總厚度的測量值不應小于規定值的80%再減0.2 mm。
金屬帶鎧裝應螺旋繞包兩層，使外層金屬帶的中間部位大致在內層金屬帶間隙上方，每層金屬帶間隙率不應大于50%。
5. 修改了銅帶屏蔽搭蓋率的規定
1） 2008版規定
9.2.3銅帶屏蔽應由一根重疊繞包的軟銅帶組成。重疊繞包銅帶間標稱搭蓋率為15%，最小搭蓋率不應小于5%。供需雙方協商一致時，可采用其它結構。
屏蔽原材料軟銅帶應選擇符合GB/T 11091規定的銅帶。

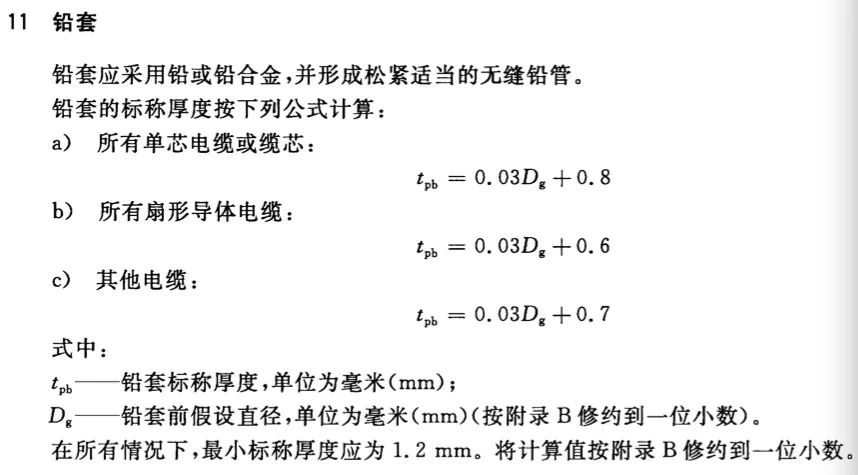

6. 修改了鉛套標稱厚度的計算公式
1） 2008版規定
2） 新版（報批稿）規定
……(1)
7. 修改了鎧裝材料的規定
1） 2008版規定
2） 新版（報批稿）規定
8. 增加了粗圓金屬絲的標稱直徑規定以及鎧裝下隔離套或內襯層標稱厚度規定
1） 2008版規定
2） 新版（報批稿）規定
表10 鎧裝圓金屬絲標稱直徑
鎧裝前假設直徑 mm | 鎧裝金屬絲標稱直徑 mm | |
— >10.0 >15.0 >25.0 >35.0 >60.0 | ≤10.0 ≤15.0 ≤25.0 ≤35.0 ≤60.0 — | 0.8 1.25 1.6 2.0 2.5 3.15,4.0 |
12.6 圓金屬絲或扁金屬線鎧裝

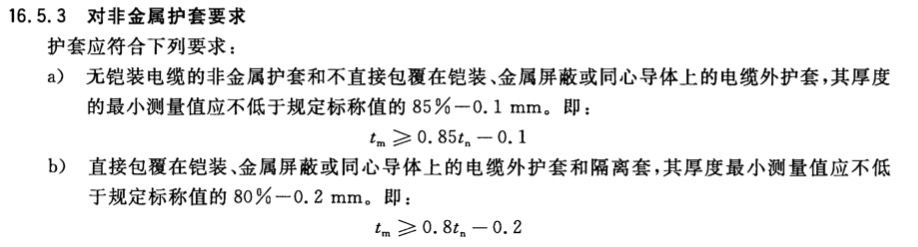

9. 修改了非金屬護套的測量要求
1） 2008版規定
2） 新版（報批稿）規定
……(5)

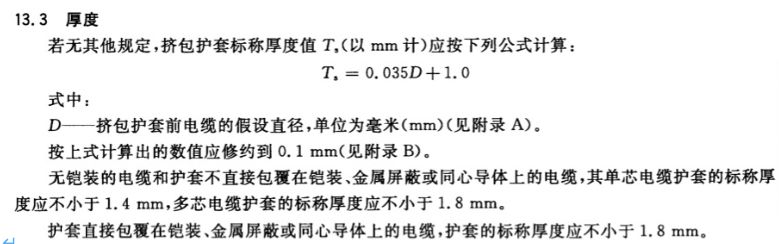

10. 修改了外護套厚度的規定
1） 2008版規定
2）新版（報批稿）規定
…… (3)

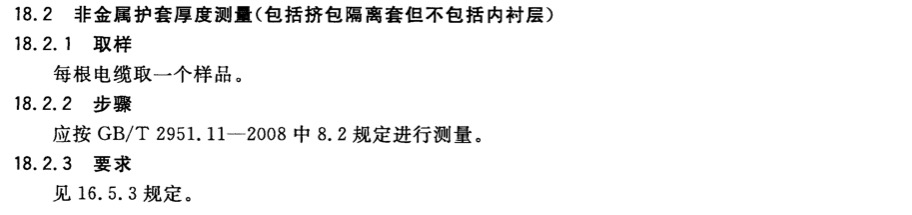

11. 修改了非金屬護套的測量要求
1） 2008版規定
2） 新版（報批稿）規定
…… (5)

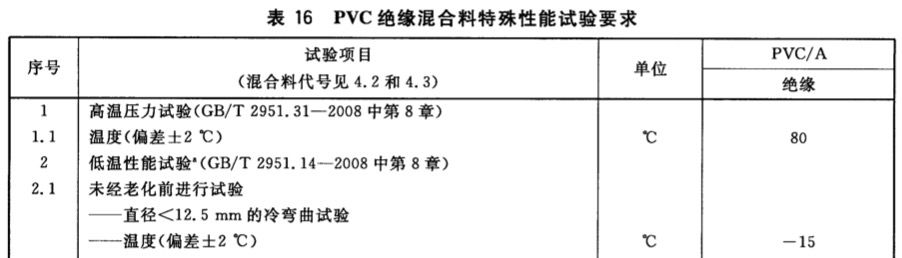

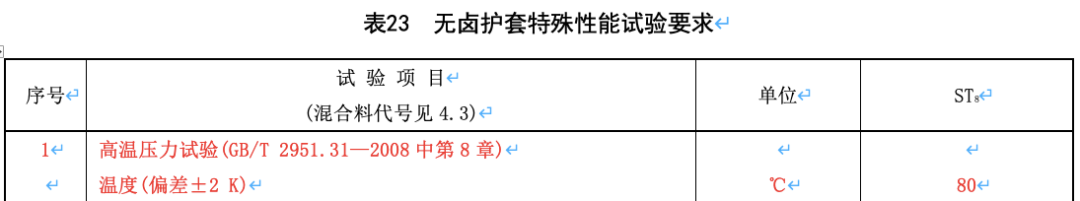

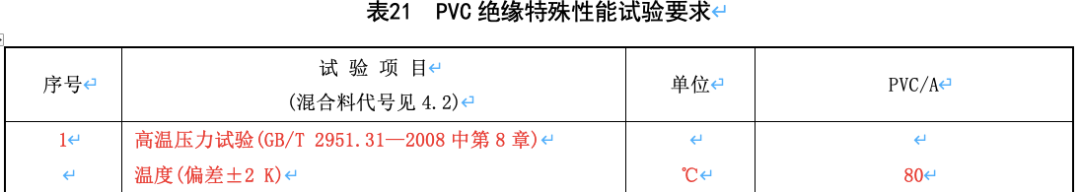

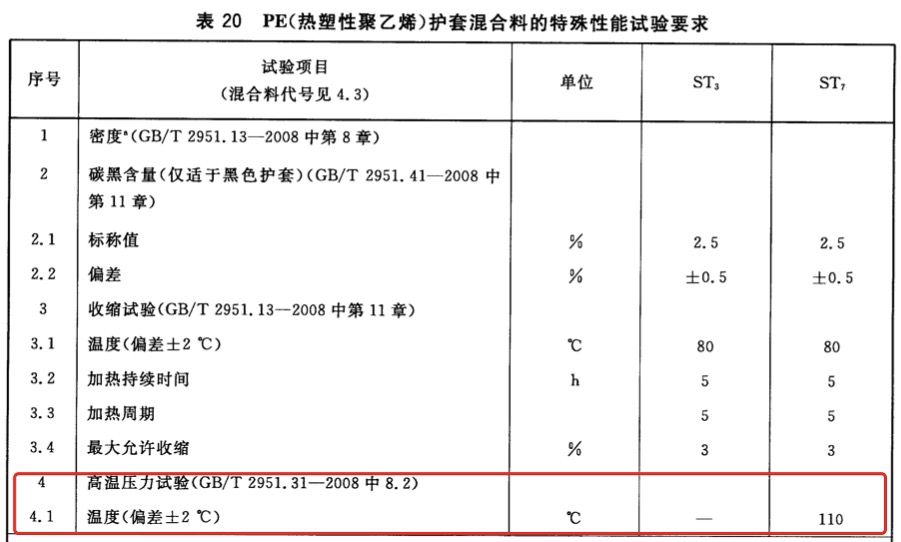

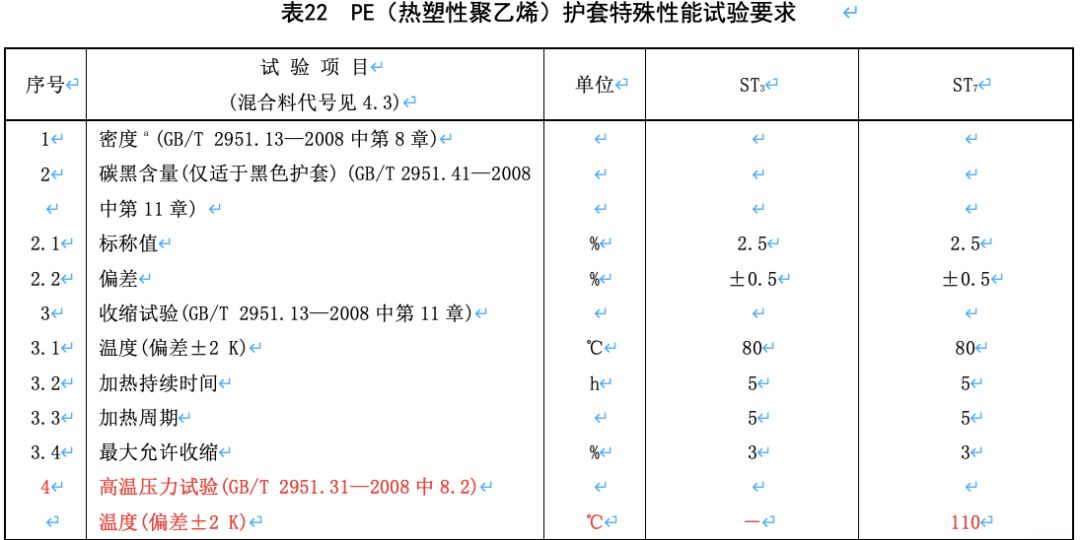

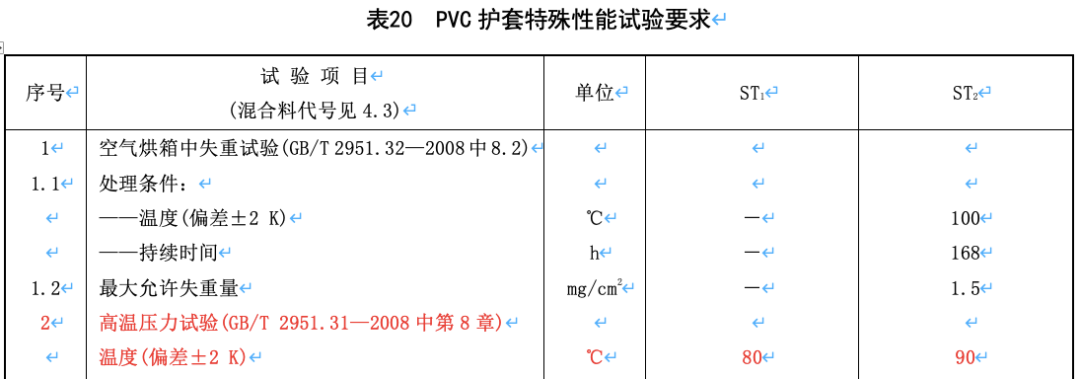

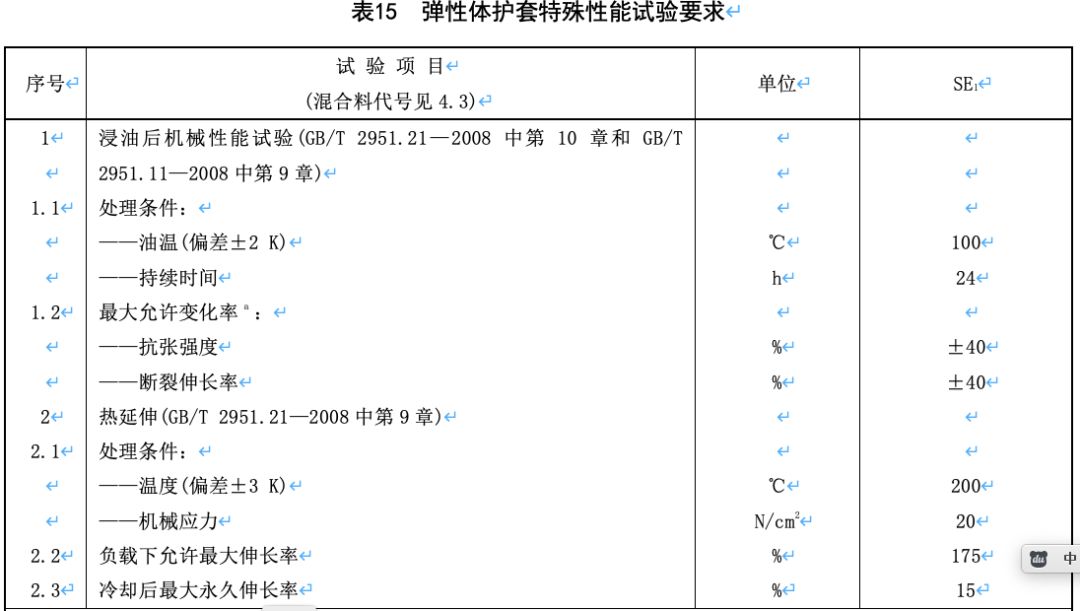

12. 修改了高溫壓力試驗要求
1） 2008版規定
2） 新版（報批稿）規定

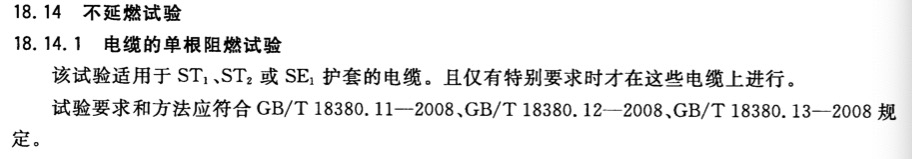

13. 修改了單根阻燃試驗的要求
1） 2008版規定
2） 新版（報批稿）規定
14. 修改了成束阻燃試驗的要求
1） 2008版規定
2） 新版（報批稿）規定
15. 修改了煙密度試驗要求
1） 2008版規定
2） 新版（報批稿）規定

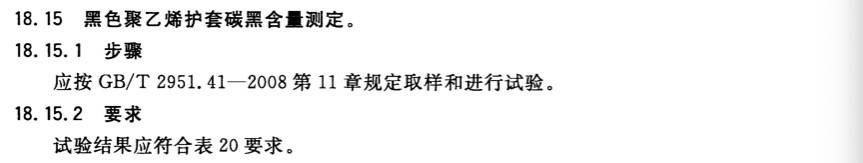

16. 修改了黑色聚乙烯護套碳黑含量測試的適用對象
1） 2008版規定
2） 新版（報批稿）規定
17. 增加了鋁合金導體的直流電阻要求
1） 2008版規定
2） 新版（報批稿）規定

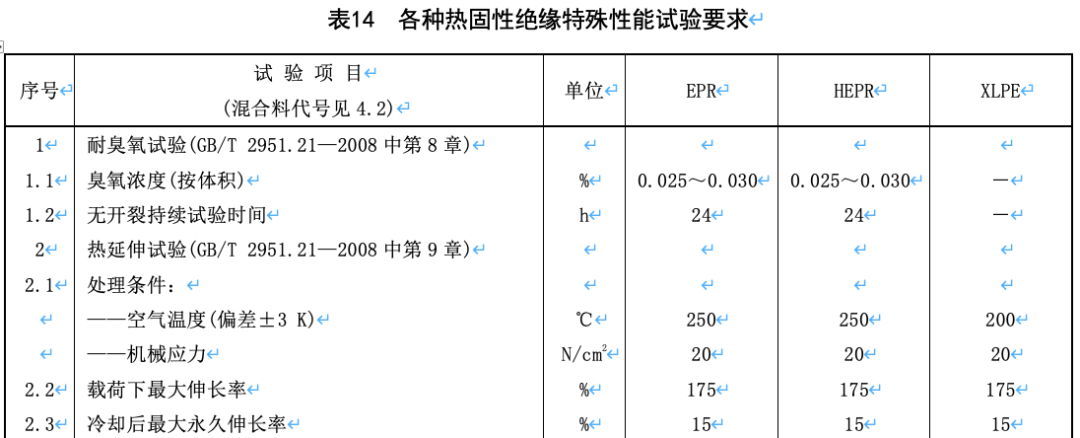

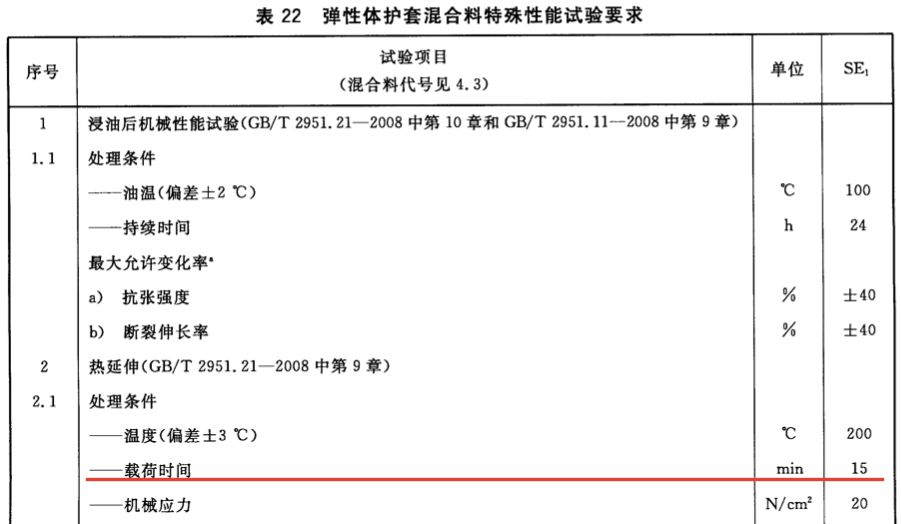

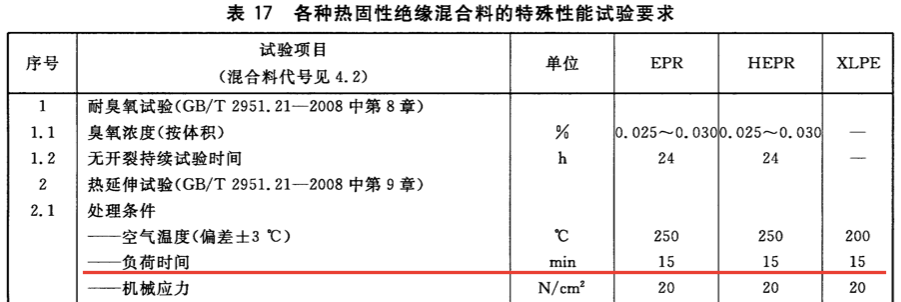

18. 刪除了熱延伸試驗負荷時間
1） 2008版規定
2） 新版（報批稿）規定
19. 增加了繞包帶搭蓋率和間隙率的測量
1） 2008版規定
2） 新版（報批稿）規定
當采用金屬帶鎧裝和符合7.2規定的繞包內襯層時，內襯層應采用包帶墊層加強。如果鎧裝金屬帶厚度為0.2 mm，內襯層和附加包帶墊層的總厚度應按7.2的標稱值再加0.5 mm；如果鎧裝金屬帶厚度大于0.2 mm，內襯層和附加包帶墊層的總厚度應按7.2的標稱值再加0.8 mm。
繞包內襯層和附加包帶墊層總厚度的測量值不應小于規定值的80%再減0.2 mm。
金屬帶鎧裝應螺旋繞包兩層，使外層金屬帶的中間部位大致在內層金屬帶間隙上方，每層金屬帶間隙率不應大于50%。
20. 增加了繞包搭蓋率和間隙率的測量和計算
1） 2008版規定
2） 新版（報批稿）規定
附 錄 A
（規范性附錄）
繞包搭蓋率和間隙率的測量和計算
A.1 測量
A.2 計算
A.2.1 搭蓋率
…… (C.1)
A.2.2 間隙率
…… (C.2)
21. 增加了有一根小截面的三芯電纜的纜芯假設直徑計算公式
1） 2008版規定
2） 新版（報批稿）規定
…… (A.2)
…… (A.3)
…… (A.4)
…… (A.5)
d) 有一根小截面的五芯電纜
…… (A.6)
e) 有兩根小截面的五芯電纜
…… (A.7)
22. 增加了規定值的修約規則
1） 2008版規定
2） 新版（報批稿）規定

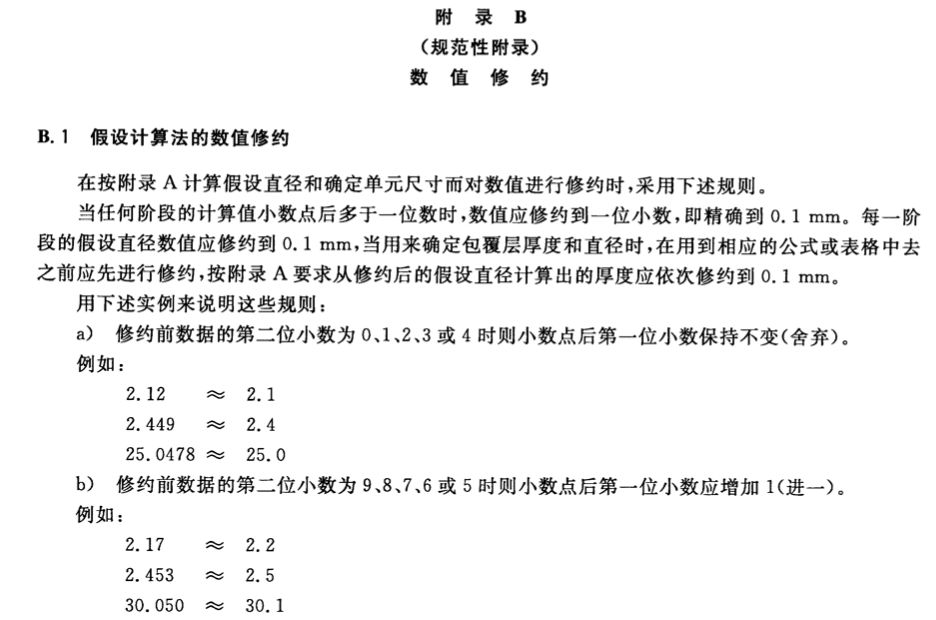

附 錄 B
（規范性附錄）
數值修約
B.1 假設計算法的數值修約
B.2 用作其它目的的數值修約
除B.1考慮的用途外，有可能有些數值需要修約到多于一位小數，例如計算幾次測量的平均值，或標稱值加上一個百分率偏差以后的最小值。在這些情況下，應按有關條文修約到小數點后面的規定位數。
B.3 測量值或其計算值與規定值的表示和判定（新增）
在判定測量值或其計算值是否符合要求時，應將測試所得的測量值或其計算值與規定值作比較，比較方法應采用修約值比較法，比較規則應符合GB/T 8170的規定。
表B.1 規定值、測量值或其計算值的修約數位
項 目 | 單位 | 規定值的修約數位 | 測量值或其計算值的修約數位 |
絕緣厚度平均值 | mm | 修約到十分位 | 修約到十分位 |
絕緣最小厚度 非金屬護套最小厚度 擠包內襯層最小厚度 繞包內襯層厚度 繞包內襯層和包帶墊層總厚度 鉛套最小厚度 鎧裝金屬絲最小直徑 鎧裝金屬線最小厚度 鎧裝金屬帶最小厚度 屏蔽銅帶最小厚度 | mm | 修約到百分位 | 修約到百分位 |
23. 增加了成品電纜交貨長度和標志要求
1） 2008版規定
2） 新版（報批稿）規定
24. 增加了無鹵阻燃護套電纜安裝時環境溫度推薦
1） 2008版規定
2） 新版（報批稿）規定
